斷路器測試器功能

　　根據GB10963-1999家庭用等過電流保護斷路器的標準，斷路器應進行跳閘特性試驗。

　　1 .瞬時脫扣試驗

　　關于b型斷路器：從冷狀態向斷路器各級流過3In的電流，斷路時間*須超過0.1s。 然后，從冷卻狀態向斷路器的各級流過5In的電流，切斷時間請控制在0.1s以下。

　　關于c型斷路器：從冷狀態向斷路器各級流過5In的電流，斷路時間*須超過0.1s。 然后，從冷卻狀態向斷路器的各級流過10In的電流，切斷時間請控制在0.1s以下。

　　關于d型斷路器：從冷狀態向斷路器各級流過10In的電流，斷路時間*須超過0.1s。 然后，從冷卻狀態向斷路器的各級流過50In的電流，切斷時間請控制在0.1s以下。 這兩個試驗應滿足時間-電流工作特性表。

　　2 .時間-電流特性試驗

　　從冷卻狀態，斷路器中流過1.13In  (約定不跳閘)的電流后到約定的時間，請勿跳閘斷路器。 然后，在5s以內使電流穩定上升到1.45In  (約定跳閘電流)的電流，斷路器在約定時間內跳閘。

　　從冷卻狀態開始，斷路器各級*須流過2.55In的電流，斷路時間大于1s，額定電流在63A以下的斷路器的斷路時間小于60s，額定電流大于63A的斷路器的斷路時間小于120s。

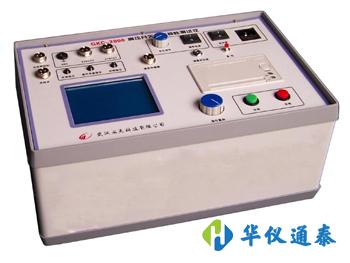

　　斷路器測試儀的工作特點

　　1 )主站部采用高性能控制臺、Windows  XP操作系統，實時顯示各參數的圖表和數值。

　　2 )鍵盤、觸摸板輸入(可外接USB鼠標) 5.7英寸TFT真彩色液晶面板顯示。 操作簡單，畫面干凈，所有參數一目了然。

　　3 )開關恒流控制技術、新型功率器件、1A~500A自主設定恒流輸出，恒流精度高，負載能力強，長時間穩定工作。

　　4 )適用于額定電流1A~500A的直流斷路器的安秒特性試驗，可用于6A~100A的直流保險絲的安秒特性試驗。

　　5 )測量方式采用單點測試或快照測試，響應速度快，測試精度高，*全。

　　6 )設備具有過熱、過電流、過電壓保護功能，電磁兼容性好，抗干擾性強。

　　7 )測試管理軟件可以自動完成直流斷路器安秒特性的測試，分析測試數據制作斷路器保護特性曲線(安秒曲線)，生成報告輸出。

　　8 )機床有4G的存儲空間，可以任意存儲測試記錄。 此外，它具有兩個USB接口，便于提取和打印測試記錄。9 )設備是*化設計，便于攜帶。
