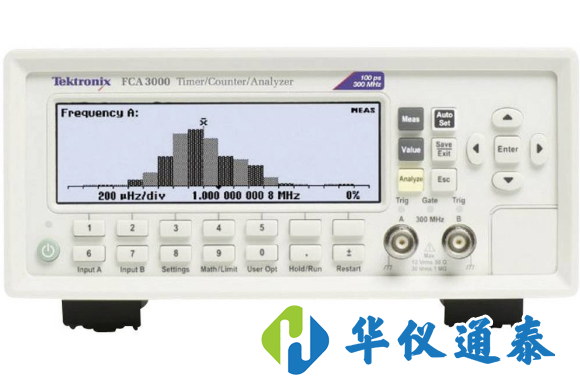

美國Tektronix(泰克) FCA3000定時器/計數器/分析儀具備未有的分辨率，可以捕獲非常小的頻率和時間變化，提供業內很*面的分析模式，包括測量統計、直方圖和趨勢圖，讓您擁有快速準確分析信號所需的工具。今天我們來講一下美國Tektronix(泰克) FCA3000計數器的安裝說明。

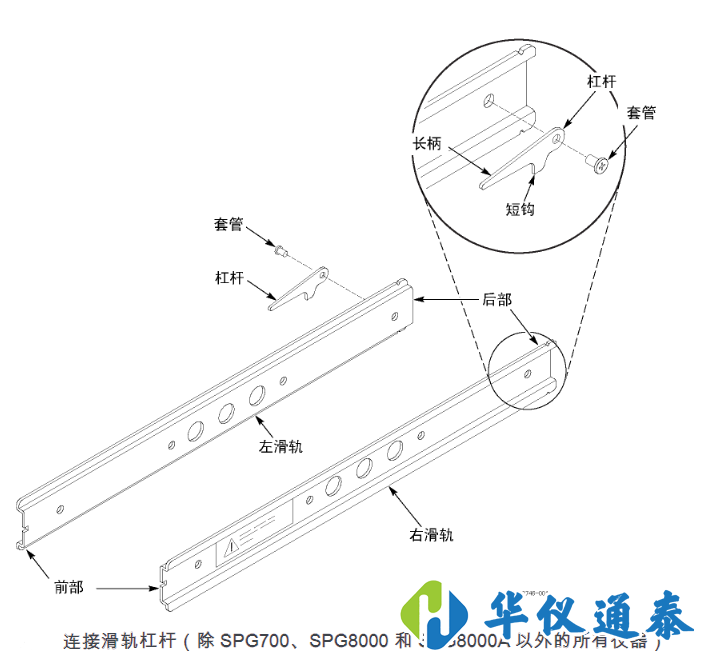

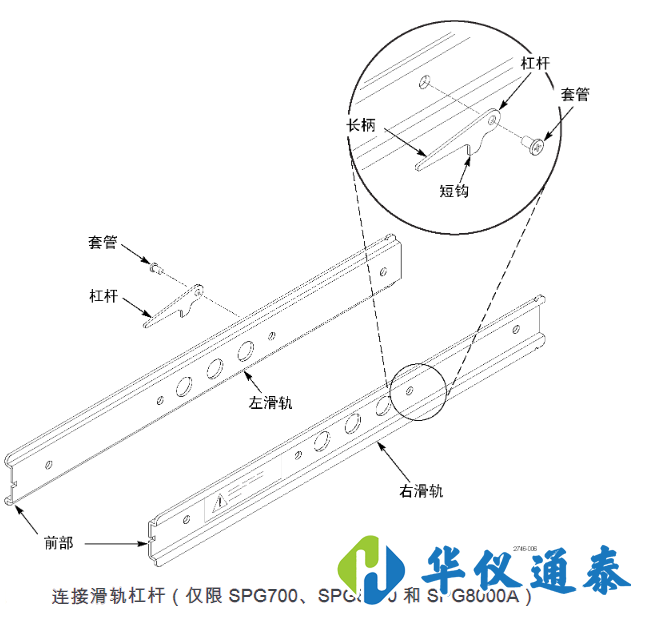

　　一、安裝滑軌

　　此步驟的目的是滑軌規定到儀器上，如果滑軌已經安裝在儀器上了，可以跳過此步驟，直接進行“安裝導軌”。

　　1、分清每個滑軌的右后側和左后側，將警告標簽位于每個滑軌的外側。

　　2、請確保滑軌的后部*接近儀器的后部，每個滑軌的前部在*心邊緣處有一個槽。

　　3、將右滑軌的安裝孔對準儀器右側的安裝孔。

　　4、 用十字改錐將右滑軌固定到儀器的右側。

　　5、旋轉儀器使其面向左側，并重復此過程安裝左滑軌。

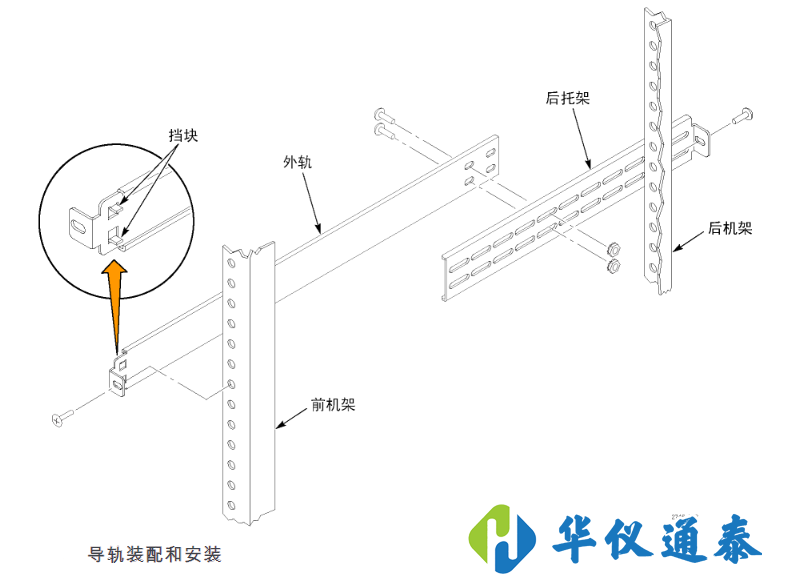

　　二、組裝導軌

　　1、測量設備機架前導軌和后導軌之間的距離。

　　2、將后托架與右導軌對齊，請注意后托架上有多對安裝通孔。在對齊托架和導軌時，選擇一對通孔用于安裝后托架，確保法蘭對法蘭的距離等于步驟2中測量 的機架前后導軌距離。

　　3、使用十字改錐，用兩個10-32螺絲和連接板螺母將后托架固定到右導軌上，不要擰緊螺絲們一邊調整機架上導軌組件的總長度。

　　4、重復此過程組裝左導軌組件。

　　三、安裝導軌

　　1、在前機架上選擇一個 1/2 英寸大小的孔。

　　2、根據機架類型選擇一種安裝方法：安裝導軌，使其前后法蘭位于前后機架的外側，僅當導軌上的孔為無螺紋孔時在裝置上增加一個連接板螺母。安裝導軌，使其前后法蘭位于前后機架的內側，并增加一個連接板螺母。此安裝方法假定安裝孔無螺紋。

　　3、使用步驟 2 中確定的方法和硬件，將右導軌組件固定到設備機架前后導軌上。螺絲要完全旋入但不要加力，以便稍后調整機架。

　　4、將裝配導軌時沒有擰緊的螺絲擰緊，使用 28 in-lbs 的扭矩固定導軌組件的前后法蘭間距。

　　5、重復此過程安裝左導軌組件。

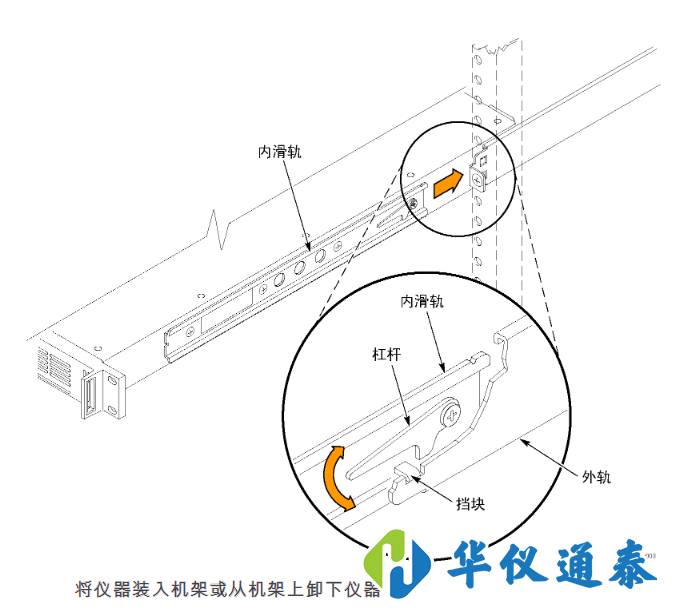

　　四、將儀器裝入機架

　　1、向上提起每個杠桿的長柄部分，將儀器的左右滑軌插入機架導軌尾端。

　　2、將儀器推入機架中，直至推不動為止。

　　3、緊固任何松動的螺絲，并將儀器全部推入機架。如果軌道不能平滑地滑動，請重新調整導軌組件。

　　4、調整完畢后，使用 28 in-lbs 的扭矩?cái)Q緊所有 10-32 螺絲以緊固導軌組件。

　　5、如果儀器的前轉角上有旋鈕式螺絲，請緊固這些螺絲使其固定在機架上。
