德國Polytec PSV-500-3D掃描式激光測振儀可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的工具!
關鍵字：PSV-500-3D,PSV-500-3D激光測振儀,Polytec PSV-500-3D,Polytec PSV-500-3D激光測振儀
德國Polytec PSV-500-3D掃描式激光測振儀可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的工具!

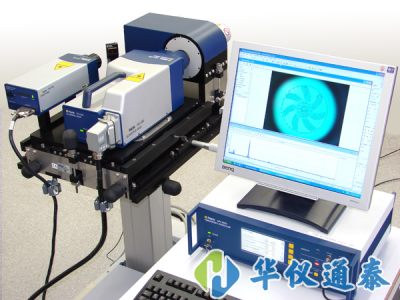

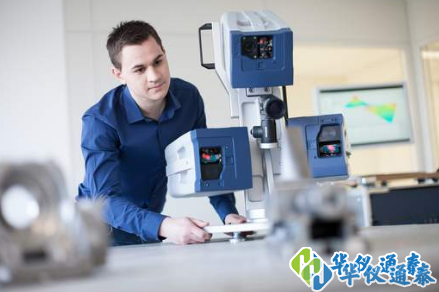

德國Polytec PSV-500-3D掃描式激光測振儀產品簡介：
讓模態測試變得很簡單!
系統基于非常成熟的 PSV掃描式測振技術設計而成，兼具 PSV-500*有功能!系統采用三臺的獨立的高精度激光干涉儀，計算機控制這三路激光在掃描過程中始終照射在目標的同一位置，掃描完畢后，由軟件自動完成多區域掃描三維數據的拼接，迅速輸出三維振型。
無需建模，用戶可直接在實物視頻圖像上快速完成測量網格布置，操作簡單直觀。
此外，PSV-500-3D還可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的不可替代工具!
德國Polytec PSV-500-3D掃描式激光測振儀產品特點：
直觀*效：
與傳統多通道接觸式傳感器相比，PSV-500-3D 的操作更直觀、更簡單。啟動系統、獲取形貌數據、定義掃描網格-即可開始掃描測試。
交互式設置：
通過導入 CAE/FEM 文件或使用系統內的形貌掃描單元 來獲取被測物形貌數據。直接在視頻圖像上定義掃描區域， 設置掃描點的密度、布點方式等。通過對話框一次性完成帶寬、分辨率、振動激勵、通道 等參數的設置。
快速掃描：
整個掃描過程由系統自動完成。掃描過程中，激光始終保持好的聚焦狀態，信噪比始終保持很好，并實時顯示振動信號及參考信號的時域和頻譜圖。在寬帶激勵時，PSV-500-3D完整記錄每個測量點的頻譜信息及被測表面的振型。快速掃描模式可在短時間內輸出振型(每秒鐘可掃描數百個測量點)。
完mei可視化：
PSV 軟件包提供給用戶大量的振動信息：各部位的振動狀態，振幅大小及頻率響應，各階頻率振型，傳遞涵數等。可顯示任意頻率下的頻譜圖，且能分析出共振點的位置， 并將測量結果以圖表、圖形和動畫的形式顯示出來。這些圖片和動畫均可應用于演講和報告，給人留下深刻印象。
靈活分析：
Polytec 信號處理器是高性能分析工具，對測試結果做大 量的數學和統計運算。系統配有開放式數據存取接口，測量 結果可導入至外部軟件包或公司內部軟件，用于模態分析、 聲場或功率流計算。
較大振動速度達30 m/s(峰值)
測量帶寬覆蓋DC~25MHz
可升級成全自動 RoboVib? 機器人測振站
德國Polytec PSV-500-3D掃描式激光測振儀典型應用：
復雜結構的3D試驗模態分析
ODS工作變形分析
聲學&NVH
超聲&無損檢測
應力應變測試
德國Polytec PSV-500-3D掃描式激光測振儀技術參數：
PSV-500 掃描頭（兩種可選） | ||
PSV-I-500 標準氦氖掃描頭 | PSV-I-550 Xtra紅外掃描頭 | |
尺寸 [W x L x H] | 189 x 370 x 177 mm | |
重量 | 9 kg；9.2 kg（帶形貌掃描單元） | 9.3 kg；9.5 kg（帶形貌掃描單元） |
激光類型 | 測量激光：氦氖激光，波長633 nm，（紅色可見光），激光功率< 1 mW | 測量激光：波長1550 nm，（不可見紅外激光），激光功率< 10 mW 定位激光：波長520nm，（綠色可見激光），激光功率< 1 mW |
激光類型, PSV-G-500 形貌掃描單元 | 波長 670 nm +/-5 nm (紅色可見光)；激光功率 <1 mW | |
激光*全等級 | 2級 | |
工作距離 | 125 mm … ~100 m (使用PSV-G-500形貌掃描單元時：250 mm ... 30 m) | |
掃描角度[h x v] | 50° x 40° | |
擺鏡性能 | 角度分辨率 <0.002°， 角度穩定性<0.001°/h，*大掃描速度30點/秒 | |
被測結構大小 | 從幾mm2到數m2 | |
攝像機 | 高清彩色攝像機，光學變焦20倍，*大視場[h x v]55°x 32° | |
電氣接口 | 多針插口，可接云臺或外部掃描控制 | |
機械接口 | 六角形三腳架接口，可安裝至VIB-A-T02三腳架上，帶2個M6螺紋 | |
PSV-500-3D-H技術參數 | ||||||||
掃描頭 | 解碼器 | 檔位數量 | *大振動速度m/s | 帶寬 | 分辨率1 (μm/s)/√Hz | 分辨率5數據接口μm/s | 參考通道數量 | 信號發生器數量 |
PSV-I-500 標準氦氖掃描頭 | DV-03 | 14 | 0.01 ... 12 | 0 Hz ... 100kHz3 | 0.005 ... 0.05 | 0.00048 ... 5.7 | 8 | 4 |
PSV-I-550 Xtra紅外掃描頭 | DV-03 | 14 | 0.025 ... 30 | 0 Hz ... 100kHz3 | 0.03 ... 0.14 | 0.0012 ... 14 | 8 | 4 |
PSV-500-3D-M技術參數 | ||||||||
掃描頭 | 解碼器 | 檔位數量 | *大振動速度m/s | 帶寬 | 分辨率 (μm/s)/√Hz | 分辨率5 數據接口 μm/s | 參考通道數量 | 信號發生器數量 |
PSV-I-500 標準氦氖掃描頭 | DV-04 | 14 | 0.001 ... 122 | 0 Hz ... 1(2)MHz4 | 0.01 ... 3 | 0.0038 ... 458 | 1 | 1 |
PSV-I-550 Xtra紅外掃描頭 | DV-04 | 14 | 0.0025 ... 303 | 0 Hz ... 1(2)MHz4 | 0.04 ... 8 | 0.095 ... 1144 | 1 | 1 |
PSV-500-3D-HV技術參數 | ||||||||
掃描頭/采集模塊 | 解碼器 | 檔位數量 | *大振動速度m/s | 帶寬 | 分辨率 (μm/s)/√Hz | 分辨率5數據接口μm/s | 參考通道數量 | 信號發生器數量 |
PSV-I-500 氦氖V模式 | DV-08 | 14 | 0.001 ... 122 | 0 Hz ... 25MHz6 | 0.01 ... 18 | 0.038 ... 458 | 1 | 1 |
PSV-I-500 氦氖H模式 | DV-08 | 14 | 0.001 ... 12 | 0 Hz ... 100kHz | 0.005 ... 0.05 | 0.00048 ... 5.7 | 8 | 4 |
PSV-I-550 紅外V模式 | DV-08 | 14 | 0.0025 ... 303 | 0 Hz ... 25MHz6 | 0.04 ... 48 | 0.095 ... 1144 | 1 | 1 |
PSV-I-550 紅外H模式 | DV-08 |
