CA6549為一全自動測試、帶圖形顯示屏幕的多功能絕緣電阻測試儀，該款儀器具有多段可選的測試電壓，并可自行組態設置(從40V到5100V);同時可對所測得得絕緣電阻值，進行參考溫度的計算修正。

法國CA CA6549 5kV程式數字絕緣測試儀產品簡介：

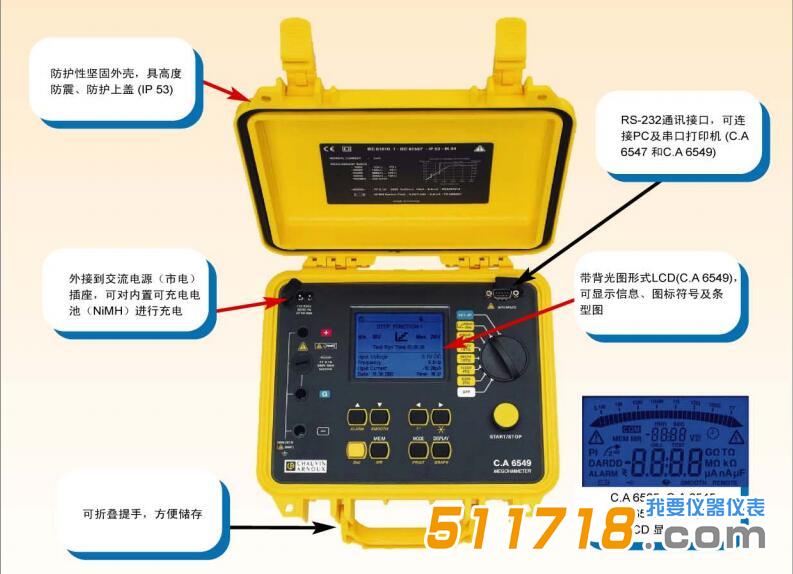

CA6549為一全自動測試、帶圖形顯示屏幕的多功能絕緣電阻測試儀。具有多段可選的測試電壓，并可自行組態設置(從40V到5100V);同時可對所測得得絕緣電阻值，進行參考溫度的計算修正。CA6549是目前市場上獨特具有圖形(趨勢圖)和數字雙重顯示的絕緣電阻測量儀器，采用大型圖型液晶屏幕，可同時顯示5行字元數字顯示或絕緣電阻趨勢圖型。同時，可預先設置三組步階電壓測試設定，每一個設定可設置5階的步階電壓。經由RS-232通訊接口，操作人員可使用DataView? 軟件(選購)對其進行組態或進行操作;同時，經由DataView?軟件，測量結果數據可導入PC，直接生成報表并通過打印機打印輸出。

法國CA CA6549 5kV程式數字絕緣測試儀產品特點：

1.測試電壓可自行組態設置(從40V到5100V)，并有固定測試電壓值：500V、1000V、2500V和5000V可直接選擇

2.絕緣電阻測量范圍：從30kΩ 到10TΩ

3.自動步階電壓測試(步階電壓和持續時間可自行設置)- 可預先設置、存儲三組設定值，每組皆可可設置5階步階電壓值。

4.可計算電阻讀值的溫度補償(參考溫度的絕緣電阻值)

5.自動計算DAR、PI及DD值

6.直接測量及顯示測量絕緣電阻值、測試電壓、運行時間、電容和漏電流等

7.當檢測到被測物帶電壓(未斷電)，則儀器自動禁止測量

8.測試結束后自動放電，并顯示放電電壓

9.大型圖形液晶屏，可顯示5行字元數字，或絕緣電阻測量趨勢圖等測量結果

10.強固防護外殼

11.具RS-232通訊接口，支持外接串口打印機(選購)直接打印測量結果

12.具128kB內存，可存儲測量數據

13.可經由PC遠程控制(選購 DataView 軟件)

法國CA CA6549 5kV程式數字絕緣測試儀產品應用：

1.測量電纜、變壓器、電動機、發電機等絕緣及繞組絕緣等

2.高阻或高吸收測試

3.單點快速測試

4.定時測量

5.吸收比(DAR)及很化指數(PI)測試

6.多層絕緣電纜測試(DD)

7.長時間運行的老舊設備

8.電動機絕緣電阻測量

9.計算機控制生產線測試

10.預防性維護，可經由PC儲存測量數據并進行趨勢分析

11.依據測量需求，用戶自選測試電壓進行絕緣電阻測量

法國CA CA6549 5kV程式數字絕緣測試儀技術參數：

測量

絕緣電阻

固定測試電壓：500/1,000/2,500/5,000 V

可調測試電壓：40V ~ 5,100V (以10V或100V遞增)

測量范圍： 500V：10kΩ ~ 2 TΩ

1,000V：10kΩ ~ 4 TΩ

2,500V：10kΩ ~ 10 TΩ

5,000V：10kΩ ~ 10 TΩ

電壓： 1 至 5,100V (15Hz 至 500Hz 或DC)

電容： 0.001 至 49.99F

泄露電流： 0.000nA 至 3,000μA

功能

顯示屏： 圖型點陣 LCD

背光： 有

可組態設置告警： 有

平滑顯示： 有

可組態設置時間： 有

計算參數： DAR(電介質吸收比)-PI(很化指數)及DD(電介質放電指數)

步長電壓模式： 5階

R(參考溫度To)：計算 有

鎖定測試電壓： 有

R(t)： 記錄并可直接顯示

數據存儲內存： 128 kB

通訊接口： RS 232

直接打印結果： 透過串行或并行打印機

PC軟件： DataView?(選購)

電源： 可充電鎳氫電池(9.6V – 3.5 AH NiMH)

電池壽命： 30天，每天10次DAR 和5次PI測試

電氣安規： IEC 61010-1 (Cat. III 1,000V 或 Cat. I 2,500V) 及IEC 61557

外型尺寸： 270 x 250 x 180 mm

重量： 4.3 kg
