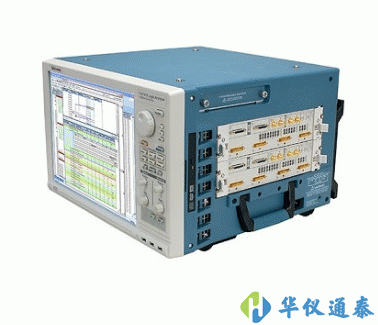

美國Tektronix(泰克) TLA7SA08邏輯協議分析儀模塊為PCI Express驗證提供創新途徑，涵蓋從物理層到事務層的*有協議層。儀器功能豐富的軟件改善了信息密度，使用創新的事務和摘要個人資料窗口來顯示統計摘要和協議分析。

美國Tektronix(泰克) TLA7SA08邏輯協議分析儀產品簡介：
?TLA7SA08邏輯協議分析儀模塊為PCI Express驗證提供創新途徑，涵蓋從物理層到事務層的*有協議層
?功能豐富的軟件改善了信息密度，使用創新的事務和摘要個人資料窗口來顯示統計摘要和協議分析
?硬件功能包括硬件加速、OpenEYE、ScopePHY和FastSYNC使數據訪問更快，幫助縮短測試系統中建立信心所需的時間
?強大的觸發和過濾功能能讓您快速關注感興趣的數據
?完整的探測解決方案套件面向各種外形和應用
?PCI Express Gen1、Gen2和Gen3從協議層到物理層分析，支持x1 - x16鏈路寬度及高達8.0 GT/s的采集速率
?完善的PCI Express探測解決方案，包括中間總線、插槽內插器和焊接探頭
?非插入型探測，采用OpenEYE技術，擁有自動調諧均衡電路，高達24 英寸的通道長度及兩個連接器
?允許探測通道上任何地方，保證在PCI Express系統中準確地捕獲數據
?單擊校準過程，根據目標BER 校準分析儀和探頭，從一個會話到另一個會話記住分析儀/ 探頭設置校準結果
?ScopePHY能夠把任何PCI Express中間總線、插槽內插器或焊接探頭連接到高性能示波器上，更詳細地了解物理層的模擬特點
?縮短對測試系統設置建立信心所需的時間
?前面板上的LED指示燈提供狀態信息，如鏈路速度、符號鎖定和鏈路活動
?自動配置功能設置邏輯協議分析儀系統，迅速面向數據采集做好準備
?在轉入和轉出ASPM 電源狀態時，FastSYNC追蹤鏈路，如L0s，而不管電氣空閑時間周期是多長

美國Tektronix(泰克) TLA7SA08邏輯協議分析儀產品特點：
?實時統計數據幫助觀察鏈路在測量期間的狀態和特點
?強大的觸發狀態機涵蓋了協議的*有層
?8種狀態
?8個數據包識別器
?4個符號序列識別器
?4個計數器/ 定時器
?4個事件標記
?條件存儲
?實時過濾
?業內很深的每個模塊8 GB存儲器(16 GB存儲器，x16鏈路寬度)，提高捕獲錯誤及導致錯誤的問題的概率
?硬件加速搜索和數據顯示，立即查看數據，而不管記錄長度是多少
?提高了信息密度，迅速分析數據
?Transaction Window可以查看數據包級和事務級的協議特點，其間點綴著物理層活動
?創新的鳥瞰圖，俯瞰涉及流量控制的系統問題
?Summary Profile Window幫助確認系統健康狀況，識別關心的碼型，如誤碼、TLPs、DLLPs、有序集合、等等
?查看中間總線，進行系統級調試
?分析完整的系統交互，在一個主機的一個顯示畫面中進行時間相關的多總線分析
?交叉觸發和公共全局時間標記，確切顯示一條總線在任意時點上相對于另一條總線發生的情況，準確*效地進行調試

美國Tektronix(泰克) TLA7SA08邏輯協議分析儀產品應用：
?從協議層到物理層調試PCI Express
?芯片驗證
?計算機系統驗證
?嵌入式系統調試和驗證
?處理器/ 總線調試和檢驗
?嵌入式軟件集成、調試和檢驗

美國Tektronix(泰克) TLA7SA08邏輯協議分析儀技術參數：
