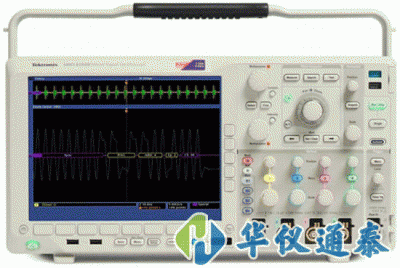

美國Tektronix(泰克) MDO4054-6混合域示波器體型小，重量輕，手動標記可進行非峰值測量，自動峰值標記用于識別頻譜峰值的頻率和幅度。

美國Tektronix(泰克) MDO4054-6混合域示波器產品簡介：
·關鍵性能指標
·4條模擬通道
·1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號
·16 條數字通道
·MagniVu? 高速采集提供 60.6 ps 的精細定時分辨率
·1 條射頻通道
·50 kHz 至 3 GHz 或 50 kHz 至 6 GHz 頻率范圍型號
·超寬捕獲帶寬 ≥1 GHz
·標配無源電壓探頭，3.9 pF 容性負載，500 MHz 或 1 GHz 模擬帶寬

美國Tektronix(泰克) MDO4054-6混合域示波器產品特點：
·混合域分析
·頻譜分析
·觸發射頻功率電平
·觸發頻譜分析或自由運行頻譜分析
·三維頻譜圖顯示可方便觀察和深入了解緩慢變化的射頻現象
·自動測量包括：通道功率、鄰道功率比 (ACPR) 和占用帶寬 (OBW)
·專用前面板控件，用于經常執行的任務
·手動標記可進行非峰值測量
·自動峰值標記用于識別頻譜峰值的頻率和幅度
·軌跡類型包括：正常、平均、很大保持和很小保持
·檢測類型包括：+峰值、-峰值、平均值和樣點
·在一臺儀器中以時間相關方式采集模擬信號、數字信號和射頻信號
·Wave Inspector? 控件可以從時域和頻域中簡便地瀏覽時間相關數據
·從射頻輸入中導出幅度、頻率和相位隨時間變化波形
·選配擇頻譜時間來查找和分析射頻頻譜隨時間的變化情況，即使在停止的采集上也可進行
·10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器
·體型小，重量輕 - 僅 5.8 英寸（147 毫米）厚，重 11 磅（5 公斤）
·選配的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行協議觸發、解碼及搜索

連接能力：
·前面板和后面板各有兩個 USB 2.0 主控端口，可快速方便實現數據存儲、打印及連接 USB 鍵盤
·后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀
·選配應用支持
·厲害射頻觸發

選配應用支持：
·厲害射頻觸發
·電源分析
·很限和模板測試
·HDTV 和定制視頻分析

美國Tektronix(泰克) MDO4054-6混合域示波器技術參數：
