測量技術

黑斑DARK SPOT? 固定樣氣分析。在烴露點溫度點直接光路檢測烴的凝析

傳感器制冷

通過3級帕爾貼半導體技術自動制冷

范圍

-34°C HCdp 在+21°C 的環境溫度條件下

精度

±0.5°C 烴露點

樣氣流量

0.03m3/hr (0.5 Nl/min)

水露點檢測 (可選件)

精度

±1°C -59 ~ +20°C 露點
±2°C -100 ~ -60°C 露點

樣氣流量

1 ~ 5 Nl/min

壓力測量

型號

烴露點通道 PDCR 1050-3465: 0 ~ 100 barg
水露點通道 PDCR 1050-3574: 0 ~ 210 barg

精度

±0.25% FS

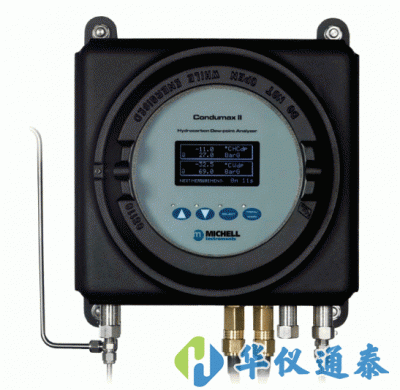

烴露點分析儀

氣源

天然氣 壓力100 barg 采樣系統內含穩壓閥

外殼

EExd 防爆外殼 帶可拆卸的透明視窗面板。內部保溫以防結露形成

樣氣接口

?" NPT (f)

工作環境

室內/室外 -20 ~ 60°C. 95% RH

電源供電

90-264 V AC 50/60 Hz 主機 200 W;

 室內采樣系統 300 W; 室外采樣系統 400 W

重量

主機 22.5kg
采樣系統 (室內) 42kg (大約)
采樣系統 (室外) 57kg (大約)

集成式顯示

觸摸屏顯示

輸出和報警

Modbus RTU RS485 @ 9600 波特率
兩路 4-20 mA 線性 (非隔離) 輸出 用戶自由選擇露點或壓力參數。
烴、水露點報警 通過軟件寄存器。每個通道可集成低流量報警模塊。
