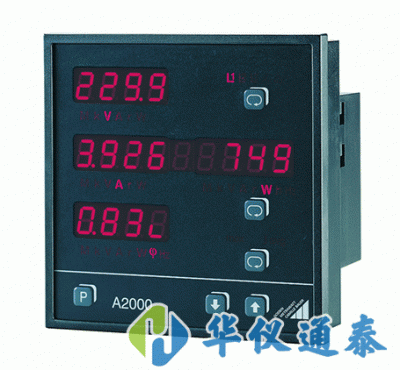

德國GMC-I A2000多功能電量表將測量電力系統所以參數的功能集于一身。

德國GMC-I A2000多功能電量表產品簡介：

可以用 Profibus-DP,LONWORKS 接口或 RS485接口通信(取決于型號)

測量電壓、電流、有功功率、無功功率和視在功率、功率因數、頻率和電量

可同時顯示 4 個測量值

安裝深度小，只有 59.1mm

9 位電量顯示

可選高或低費率(選擇內部時鐘或外部輸出)

存儲選定的測量值(測量值連續記錄或事件中斷觸發記錄)

電流和電壓互感器的互感比可調

兩個限值繼電器(可根據需要對測量值設定)

用軟件讀出和處理當前或前期儲存的測量值

德國GMC-I A2000多功能電量表產品應用：

該測量儀表是用于交流系統分析，特別適用于替代配電系統中的常規模擬測量儀表。與電流和電壓互感器配合使用，可以完成中、低壓配電系統中重要的電量測量。模擬量輸出、限值功能和接口用于測量值的監視和處理。如使用帶有存儲器的儀表，可同步記錄多達12 個測量值的時間曲線?？稍陂L時間內連續監視重要的測量值，或利用觸發器進行短期記錄。

該儀表可自由編程且有高度靈活性。

附加特性：

300ms 內完成全部測量值的快速采集

可調的數據記錄觸發器

可通過觸發器控制歷史事件的數據采集和記錄

被測值顯示有多種組合方式

測量值清晰的直接顯示

德國GMC-I A2000多功能電量表應用規范和標準：

IEC 1010：測量，控制和實驗室用電氣設備的*全性要求

DIN 43864：脈沖表和計費裝置(脈沖輸出)之間脈沖的電流接口

EN 50 081-2：電磁兼容性(EMC)傳播干擾的一般標準

EN 50 082-2：電磁兼容性(EMC)抗干擾的一般標準

EN 60 529/DIN VDE 0470 Part 1：外殼保護性(IP 規范)

德國GMC-I A2000多功能電量表功能及操作原理：

該智能表測量星形接線的三相電壓、電流的瞬時值。若無接地點，儀表自動生成一個虛擬接地點。測量值的記錄速度取決于頻率。每個測量值在一個周期內刷新 32 次，可以采集到測量值的*15 次諧波。被測值存入存儲器后，進行數據的分析和計算處理，如三角和星形連接的電流和電壓，功率、功率因數和電量等參數也隨之確定。計算原則按DIN40 110 Part 1.2 dated April 1996 標準執行。

通過串行接口，可以在上位機系統顯示器、模擬輸出和限值監視界面得到*有的計算值。
