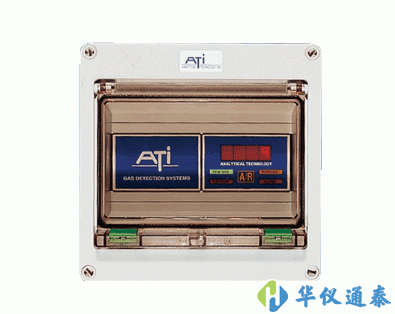

美國ATI B14報警接收器是堅固的電器模組，可為氣體檢測系統提供顯示、報警和信號轉輸功能。

美國ATI B14報警接收器產品簡介：

美國ATI公司的Series B14接收器是堅固的電器模組，可為氣體檢測系統提供顯示、報警和信號轉輸功能。本模組可接收距離為1000英尺的變送器輸出的二線、叁線或四線制4-20mA信號。它們非常適用于ATI系列A12、B12雙線有毒氣體發射器、A12-17和B12-17叁線可燃?xì)怏w變送器。

B14報警接收器用DIN導軌安裝，可提供單點或多點外殼。氣體濃度直接以PPM、PPB、百分比或爆炸下限百分比指示，用戶可自行選擇顯示范圍。

每個模組提供帶有LED指示燈的獨立警告、警告和報警設置點。LED指示燈在初始報警狀態下閃爍，并在報警時切換至穩定狀態。模組包含每個報警設置點的單獨報警繼電器。然而，每個繼電器可以被分配給任何設置點，以允許在單個報警點上能有多個報警功能。繼電器可設置為標準或失效保護操作和鎖存或非鎖存操作。第四個LED報警欄和繼電器用于表示故障情況。故障報警和繼電器將在輸入信號丟失或如果4-20mA輸入低于特定值時啟動。

美國ATI B14報警接收器產品特點：

LED顯示：氣體濃度直接以用戶設定的范圍用單位ppin、PPb、%或%LEL顯示

叁個報警設定點：每個模件對應每個設定點分別有注意、警告(預報警)、報警叁種LED棒圖指示。LED指示器在初始報警狀態是閃爍，在報警狀態時變亮。

叁個繼電器接點輸出：對于每一個報警設定點，模件分別有報警繼電器。這樣每一個報警繼電器在任何單一設定點可被設定為多電報警功能。繼電器接點可設置為標準形式、自動防止故障形式和閉鎖、非閉鎖形式。

分離故障報警：第四個LED報警棒圖和繼電器接點提供指示故障狀態，當輸入信號斷路或4—20mA信號低于設定值，那么故障報警和繼電器將啟動。

遠程復位輸入：本機提供隔離輸入接點，用于連接回應報警狀態的遠程或遙控設備的無源開關。

內部變送器電源：本機提供一個24VDC電源用于2或3線制變送器。

信號轉輸：模件可提供4—20mA輸出，與輸入信號實現光電隔離，以避免接地錯誤。

直流電源供電：做為可選項，B14模件供電電壓可為1 2VDC，3個模件可由一個電源模件供電(如用后備電池，可供2個模件)。

美國ATI B14報警接收器技術參數：

濃度顯示：4位LED數字顯示，測量范圍可調

輸入：2、3或4線制4-20mA變送器輸入

輸出：隔離4-20mA，負載1000歐姆

電源：12-28 VDC，電流250mA

濃度報警：叁個可調濃度報警，設定點在量程的5-100內調整

報警指示;LED棒圖指示器，用于注意、預報警(警告)、報警狀態

指示器功能：注意和預報警指示器無閉鎖，報警指示器有閉鎖

報警繼電器：叁個繼電器，7A,120VAC(4A,220VAC)阻性。可在任意設定的叁個設定點報警。

繼電器功能：可設置成正常/自動防止故障模式，閉鎖門/閉鎖，2秒/10秒延時，或外部音響報警。

故障功能：前面板LED棒圖指示器和SPDT，7A繼電器。工廠設定為自動防止故障模式。

報警/繼電器復位：從前面板開關或遠程復位開關

外部復位：提供輸入端子用于無源接點輸入。

氣體指示器：LED顯示

電氣連接：快速插拔接線端子。

模件外殼：尼龍

模件安裝：35×7.5mmDIN軌道

尺寸：70mmWx90mmLx58mmD

操作溫度：-40-+55℃

濕度：0-99%，無凝結
